Commencer par les usages et les responsabilités
Le découpage doit distinguer chauffage, froid, ventilation, éclairage, recharge, bureaux, process et production locale. Il peut aussi suivre une cellule, un locataire ou une ligne de production. Cette arborescence évite de reproduire aveuglément celle des tableaux électriques, conçue pour la distribution et la protection plutôt que pour l’analyse énergétique. Elle attribue surtout chaque dérive à une équipe capable d’intervenir. Avant de choisir les compteurs, on recense les usages, les équipements, les horaires, les responsables et les décisions attendues. Un exploitant peut vouloir détecter un talon nocturne, un propriétaire suivre les objectifs du Décret Tertiaire et un responsable industriel comparer deux lignes. Ces besoins ne conduisent pas au même niveau de détail. Le plan de comptage formalise donc une matrice associant mesure, finalité, fréquence, responsable et action. Cette étape évite les données orphelines, coûteuses à collecter mais jamais consultées, et garantit que la GTB répond à un objectif métier explicite.
Choisir la bonne granularité de mesure
Un compteur est pertinent s’il permet une décision, une refacturation ou une vérification de performance. Le niveau de détail doit rester proportionné au coût du matériel, des transformateurs de courant, du câblage, du réseau de communication et de la maintenance. Un sous-comptage trop grossier masque les dérives ; une instrumentation excessive multiplie les points de panne sans produire davantage d’actions. La granularité se décide à partir de seuils de consommation, de criticité et de responsabilité. Les gros postes sont mesurés directement. Les usages secondaires peuvent être estimés temporairement ou regroupés si leur comportement est homogène. Une réserve d’adressage et d’espace facilite les extensions futures. Dans une plateforme logistique, il est souvent utile de séparer froid, CVC, éclairage, quais, recharge et bureaux, puis d’affiner les zones les plus énergivores. Dans l’industrie, le process doit être isolé des utilités. Le plan précise aussi les classes de précision, plages de mesure et conditions d’installation afin d’éviter la saturation ou une résolution insuffisante.
Concevoir une architecture de communication fiable
Les compteurs doivent rejoindre la GTB ou la GTC par une architecture lisible et maintenable. Modbus RTU reste courant pour les équipements électriques, tandis que Modbus TCP, BACnet/IP ou d’autres interfaces ouvertes facilitent l’intégration au réseau. Chaque liaison doit préciser adresse, vitesse, parité, registre, unité, facteur d’échelle et sens de la donnée. Les câbles Ethernet sont terminés par des connecteurs RJ45 correctement insérés dans les ports prévus ; ils ne doivent jamais entrer dans une surface pleine ou rester sans terminaison. Les bus série respectent leur topologie, leur polarité et leur terminaison. Les passerelles sont dimensionnées selon le nombre de points et la fréquence d’interrogation. La segmentation réseau, les droits d’accès et la coordination avec l’informatique du site réduisent les risques de cybersécurité. Une nomenclature commune relie compteur, tableau, départ, usage, zone et locataire. Enfin, une synchronisation horaire cohérente est indispensable : des index corrects mais décalés dans le temps produisent des courbes et des comparaisons erronées.
Garantir la qualité et la continuité des données
Une donnée énergétique utile doit être complète, cohérente et traçable. La GTB conserve les index cumulés et calcule les consommations par période sans perdre l’information source. Elle détecte les ruptures de communication, les valeurs figées, les retours à zéro et les variations impossibles. Les périodes manquantes sont identifiées comme telles ; elles ne doivent pas être silencieusement remplacées par zéro, au risque de créer une fausse économie. Les conversions d’unités, rapports de transformateurs de courant et signes des puissances sont documentés. Des contrôles rapprochent les sous-compteurs du compteur général en tenant compte des pertes et des périmètres. Un écart persistant signale souvent un départ oublié, une mauvaise affectation ou une erreur de paramétrage. L’historien doit conserver une profondeur adaptée aux analyses mensuelles et annuelles, avec des sauvegardes testées. Le propriétaire dispose d’exports simples, dans un format non propriétaire. Cette discipline rend les tableaux de bord crédibles et permet d’utiliser les données pour le Décret Tertiaire, l’ISO 50001 ou les engagements ESG.
Relier les kWh à l’activité logistique ou industrielle
Le seul indicateur kWh/m² explique mal les variations d’une plateforme. Selon l’activité, l’énergie peut être rapportée aux palettes, colis, tonnes produites, heures d’ouverture, degrés-jours ou passages à quai. Ces ratios distinguent une hausse normale liée au volume d’une dérive technique : talon nocturne, simultanéité chauffage-froid, éclairage hors occupation ou dépassement de puissance. Le choix d’un indicateur doit rester compréhensible par les équipes et stable dans le temps. Pour le froid, on peut suivre l’énergie par volume stocké ou par degré d’écart entre l’intérieur et l’extérieur. Pour une ligne industrielle, le kWh par unité produite révèle les pertes aux faibles charges. Pour les bureaux, le climat et l’occupation sont souvent plus pertinents. La GTB peut importer certaines données d’activité, à condition de définir leur propriétaire et leur fréquence. Il ne s’agit pas de rechercher une corrélation parfaite, mais de donner du contexte. Une référence corrigée des facteurs influents permet ensuite de vérifier les gains après modification d’une consigne, d’un horaire ou d’un équipement.
Construire des tableaux de bord réellement exploitables
Un bon tableau de bord répond en quelques secondes à trois questions : où se situe la consommation, est-elle normale et que faut-il faire ? La première vue présente un nombre limité d’indicateurs : consommation du jour, tendance, puissance maximale, dérives actives et qualité des données. L’utilisateur peut ensuite descendre vers un site, une zone, un usage ou un équipement. Les couleurs ont une signification constante et les périodes comparées sont clairement indiquées. Une courbe de charge journalière révèle les démarrages simultanés, le talon de nuit et les dépassements. Une répartition par usage montre où concentrer les efforts. Les indicateurs économiques traduisent les kWh en coût, tandis que les émissions peuvent être suivies avec des facteurs documentés. Les profils diffèrent selon le public : la direction immobilière consulte la trajectoire, le responsable énergie analyse les usages et l’exploitant traite les anomalies. La sobriété de l’interface est essentielle ; dix graphiques non commentés ne remplacent pas une alerte contextualisée et une action prioritaire.
Transformer les données en alarmes et actions
La GTB doit produire des alertes ciblées, pas seulement des graphiques. Un seuil, une comparaison à une référence et une temporisation permettent de repérer les anomalies sans saturer l’exploitant. Une alerte peut signaler un talon supérieur à la référence, un chauffage actif pendant l’ouverture des quais, une puissance proche du seuil contractuel ou une consommation de froid incohérente avec la température. Les règles doivent tenir compte du calendrier et de l’activité pour limiter les faux positifs. Chaque alerte conduit à un responsable, une action, un délai et une vérification du gain. Les événements récurrents sont analysés mensuellement afin d’ajuster les réglages ou de déclencher une maintenance. La liaison avec une GMAO peut créer automatiquement une demande d’intervention, mais seulement pour les défauts suffisamment qualifiés. Les actions simples — correction d’horaires, réduction de consigne, suppression d’une marche forcée — sont tracées comme les investissements. Le plan de comptage devient alors un outil de management de l’énergie, et non une collection de valeurs stockées dans un serveur.
Commissionner et faire vivre le plan de comptage

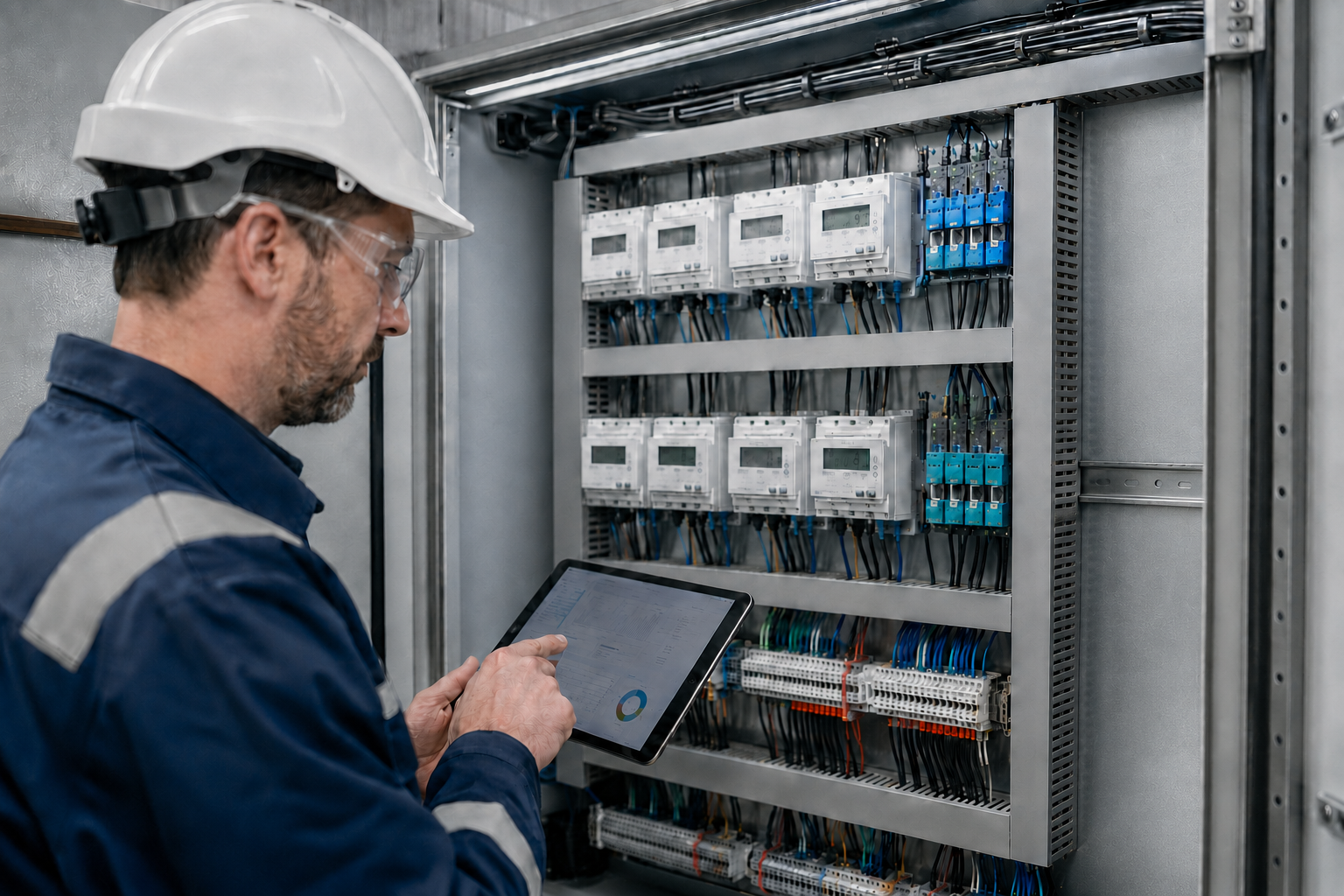

Le commissioning contrôle le sens, l’unité, la cohérence et la complétude de chaque donnée. Sur site, les équipes vérifient l’identification du départ, le rapport des transformateurs de courant, le câblage des phases, le signe des puissances et la remontée dans la supervision. Une mesure portable peut servir de référence ponctuelle. Des essais de coupure de communication valident les alarmes et la reprise des historiques. Le bilan entre compteur général et sous-compteurs est réalisé sur plusieurs périodes représentatives. Les réserves sont corrigées avant la réception et les paramètres sont sauvegardés. Le dossier final comporte schémas, adresses, registres, certificats, nomenclature, tableaux de correspondance et procédure de remplacement. Après la mise en service, une revue périodique traite les compteurs muets, dérives et changements de périmètre. Toute extension ou modification de tableau met à jour le plan. Cette gouvernance assure la continuité entre conception, exploitation et reporting. Elle permet surtout de conserver, année après année, une GTB logistique, tertiaire ou industrielle fiable et capable de démontrer les économies réellement obtenues.
Préparer le budget et le déploiement par étapes
Le budget ne comprend pas uniquement les compteurs. Il intègre transformateurs de courant, protections, câblage, coffrets, passerelles, licences, réseau, programmation, essais et accompagnement des exploitants. Les interventions sur tableaux peuvent nécessiter des coupures et une coordination avec l’activité. Un relevé sur site sécurise donc les quantités, les accès et les réserves disponibles. Lorsque le patrimoine est important, le déploiement commence par un site pilote ou les postes les plus significatifs. Cette première phase valide la nomenclature, les tableaux de bord et les règles d’alarme avant généralisation. Les compteurs réglementaires, contractuels ou critiques sont prioritaires ; les mesures de confort analytique viennent ensuite. Les gains rapides financent parfois l’étape suivante, mais ils doivent être vérifiés avec une référence crédible. Une feuille de route sur plusieurs exercices permet de concilier conformité, continuité d’exploitation et investissement. Elle conserve une architecture cible commune afin que chaque nouvelle mesure rejoigne la GTB sans créer une collection de solutions isolées.
