GTB et CVC détecter les dérives de régulation avant qu’elles ne coûtent cher

Pourquoi une dérive de régulation reste longtemps invisible

Les défauts francs déclenchent souvent une alarme. Les dérives lentes, elles, se glissent dans le fonctionnement quotidien : vanne qui ferme mal, sonde décalée, consigne modifiée, horaire élargi ou boucle qui oscille. Le confort peut rester acceptable parce que plusieurs équipements compensent le problème. Cette compensation masque la cause tout en augmentant les consommations, l’usure et le risque de panne.

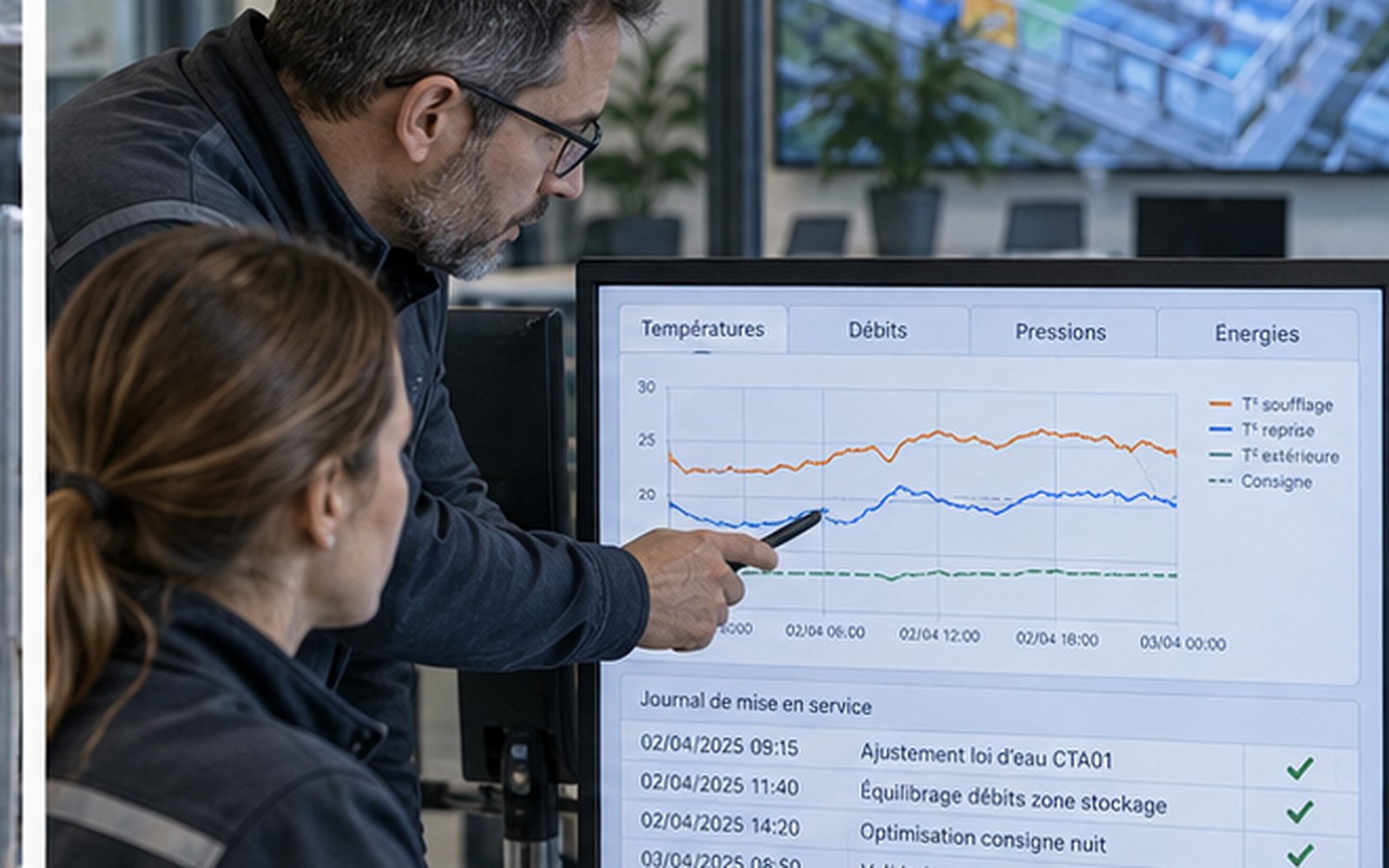

Dans un bâtiment tertiaire, industriel ou logistique, la multiplication des zones et des sous-systèmes complique l’observation. Une température stable ne prouve pas que la régulation est saine. Il faut la rapprocher de la consigne, de la commande, de la position réelle, des températures amont et aval, ainsi que du calendrier d’occupation. La GTB devient utile lorsqu’elle conserve cette histoire avec une fréquence cohérente.

Enregistrer les points qui expliquent réellement le fonctionnement

Une courbe isolée produit rarement un diagnostic fiable. Pour une batterie chaude, enregistrez au minimum la consigne, la température régulée, la commande de vanne, les températures d’eau ou d’air pertinentes et l’état de fonctionnement. Pour un groupe froid ou une pompe à chaleur, ajoutez les autorisations, régimes de température, puissances disponibles et compteurs lorsque ceux-ci existent. Chaque point doit avoir un nom stable, une unité et une qualité de donnée vérifiable.

La fréquence d’échantillonnage doit correspondre à la dynamique observée. Une valeur toutes les quinze minutes peut suffire pour une dérive journalière, mais masquer une oscillation rapide. À l’inverse, enregistrer chaque seconde pendant un an surcharge l’infrastructure sans valeur supplémentaire. Le bureau d’ingénierie définit des profils de tendance temporaires pour le diagnostic et des historiques plus légers pour le suivi permanent.

Reconnaître les symptômes les plus fréquents

Une boucle qui oscille montre des commandes de vanne ou de vitesse alternant rapidement autour de la consigne. Les causes possibles incluent un gain trop élevé, un temps d’intégration inadapté, une sonde mal placée ou un équipement surdimensionné. Une dérive constante entre mesure et consigne peut signaler une autorité insuffisante, un organe bloqué, un mode de fonctionnement prioritaire ou une limite de puissance. Le diagnostic doit relier le motif observé à la physique de l’installation.

La simultanéité chauffage-refroidissement constitue un autre signal majeur. Elle peut venir de consignes incompatibles, de zones qui s’influencent, d’une récupération mal séquencée ou d’un changement manuel oublié. Les démarrages précoces, arrêts tardifs et relances le week-end révèlent souvent un calendrier non maîtrisé. Ces anomalies deviennent coûteuses lorsqu’elles concernent plusieurs équipements ou se répètent toute l’année.

Conduire le diagnostic sans perturber l’exploitation

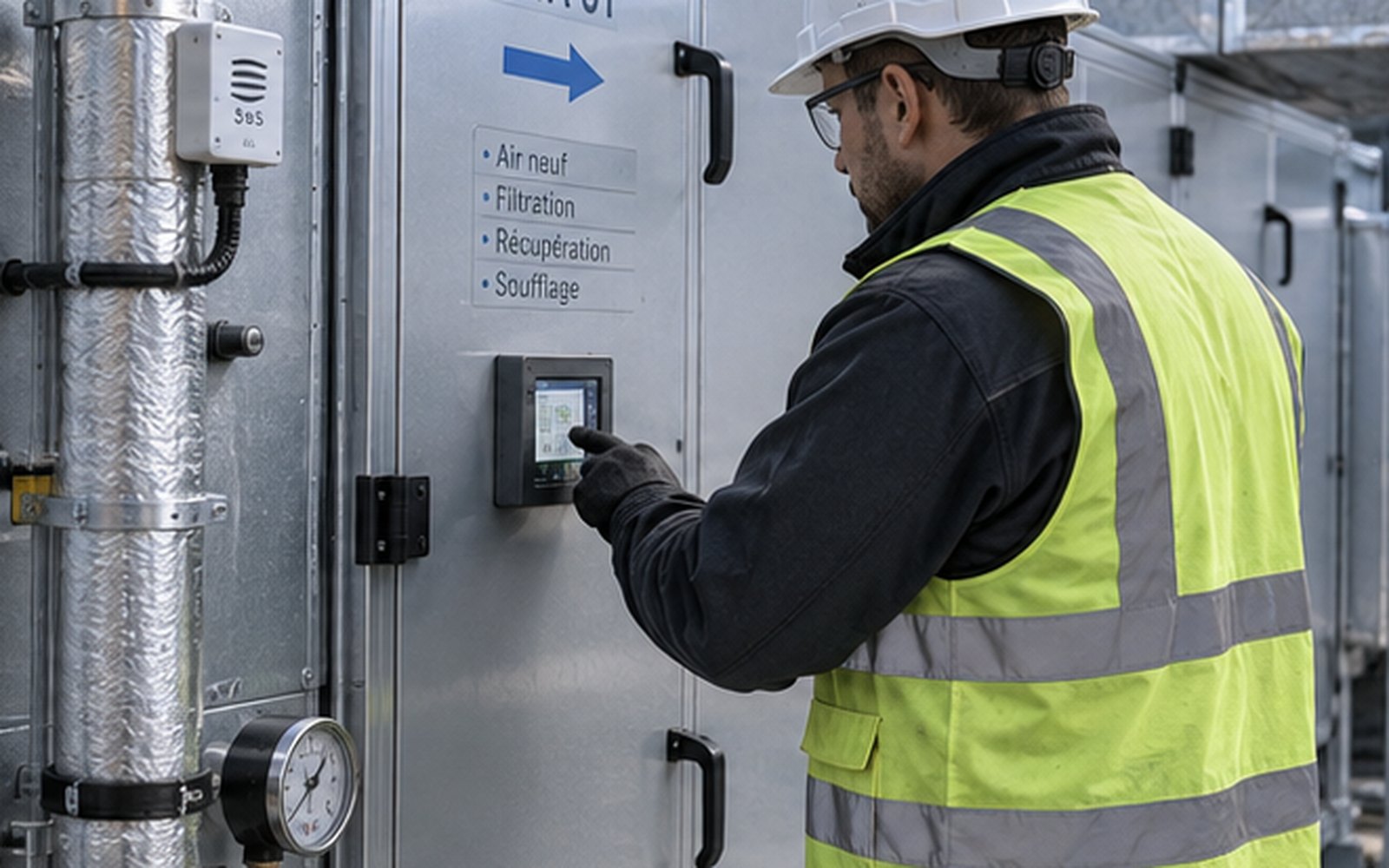

Commencez par confirmer la qualité des données et l’état réel sur site. Une courbe parfaite issue d’une sonde mal câblée reste fausse. Vérifiez l’horodatage, les unités, les valeurs figées et les écarts entre commande et retour de position. Ensuite, formulez une hypothèse unique et cherchez les signaux qui pourraient la réfuter. Cette méthode réduit les corrections successives qui déplacent le problème sans l’expliquer.

Toute modification de consigne ou de paramètre doit être tracée, approuvée et réversible. Dans un site occupé ou une plateforme logistique, définissez une fenêtre d’essai, une condition d’arrêt et un responsable. Les systèmes critiques nécessitent une analyse de risque et parfois une simulation hors ligne. L’objectif n’est pas d’optimiser à tout prix, mais d’améliorer la performance sans dégrader la continuité d’exploitation.

Prioriser les corrections par impact et preuve

Toutes les dérives ne justifient pas la même urgence. Classez-les selon leur effet sur la sécurité, le confort, la production, l’énergie et la durée de vie des équipements. Une petite oscillation locale peut attendre ; une simultanéité généralisée ou un fonctionnement permanent hors occupation mérite une action rapide. Associez chaque correction à un indicateur avant-après afin de vérifier le résultat.

La mesure de l’économie doit tenir compte de la météo, de l’occupation et du niveau de service. Lorsque le comptage est insuffisant, utilisez des proxys clairement annoncés : temps de marche, position moyenne de vanne, température de retour ou puissance nominale. Ces estimations orientent la décision, mais ne doivent pas être présentées comme une mesure certifiée.

Passer du diagnostic ponctuel au commissioning continu

Une campagne de tendances corrige un problème à un instant donné. Le commissioning continu installe une surveillance durable : règles de détection, indicateurs, revue périodique et suivi des actions. Les alarmes deviennent alors plus pertinentes, car elles signalent une dérive fonctionnelle et non une simple valeur hors plage. L’hypervision peut agréger les sites, mais elle ne remplace pas une nomenclature cohérente ni des responsabilités définies.

Supernova CSE peut cadrer les points à historiser, analyser les tendances, organiser les essais et rédiger un plan d’action priorisé pour des bâtiments logistiques, tertiaires et industriels. Une première revue ciblée permet d’identifier les dérives les plus probables avant d’engager une campagne complète.

Organiser les responsabilités entre intégrateur mainteneur et exploitant

Une dérive persiste souvent parce que les responsabilités sont fragmentées. L’intégrateur connaît le programme, le mainteneur intervient sur les équipements et l’exploitant observe l’usage, mais aucun acteur ne possède l’ensemble du diagnostic. Le plan d’action doit préciser qui valide la consigne, qui modifie la séquence, qui vérifie le terrain et qui mesure le résultat. Les accès à la GTB, les sauvegardes et les versions de programme font partie de cette organisation. Sans traçabilité, une correction peut disparaître lors d’une maintenance ou d’une mise à jour.

Les réunions de revue doivent partir de cas documentés plutôt que d’impressions. Pour chaque anomalie, présentez la période, les courbes utiles, l’effet opérationnel, l’hypothèse et l’essai proposé. Cette fiche courte facilite la décision et évite les modifications simultanées. Après intervention, elle est complétée par le résultat et la date de clôture. Le retour d’expérience devient réutilisable sur les autres centrales, zones ou sites d’un portefeuille.

Définir des indicateurs de santé de la régulation

Au-delà des consommations, quelques indicateurs décrivent la qualité de la régulation : temps passé hors bande de confort, nombre d’inversions de commande, durée de simultanéité chaud-froid, écart moyen à la consigne et fonctionnement hors calendrier. Ces mesures doivent être adaptées au système. Un seuil pertinent pour un bureau ne convient pas nécessairement à une chambre froide ou à un process industriel. Les indicateurs servent à prioriser l’analyse, pas à remplacer l’expertise terrain.

Une référence initiale permet ensuite de suivre la dérive. Elle doit être établie sur une période représentative et documenter les conditions de météo, d’occupation et de production. Les tableaux de bord gagnent à montrer peu de signaux, assortis d’un responsable et d’une fréquence de revue. Une alerte sans procédure de traitement crée du bruit ; un indicateur relié à une action devient un véritable outil d’exploitation.
